Направляющая для лазерной разметки перовскита

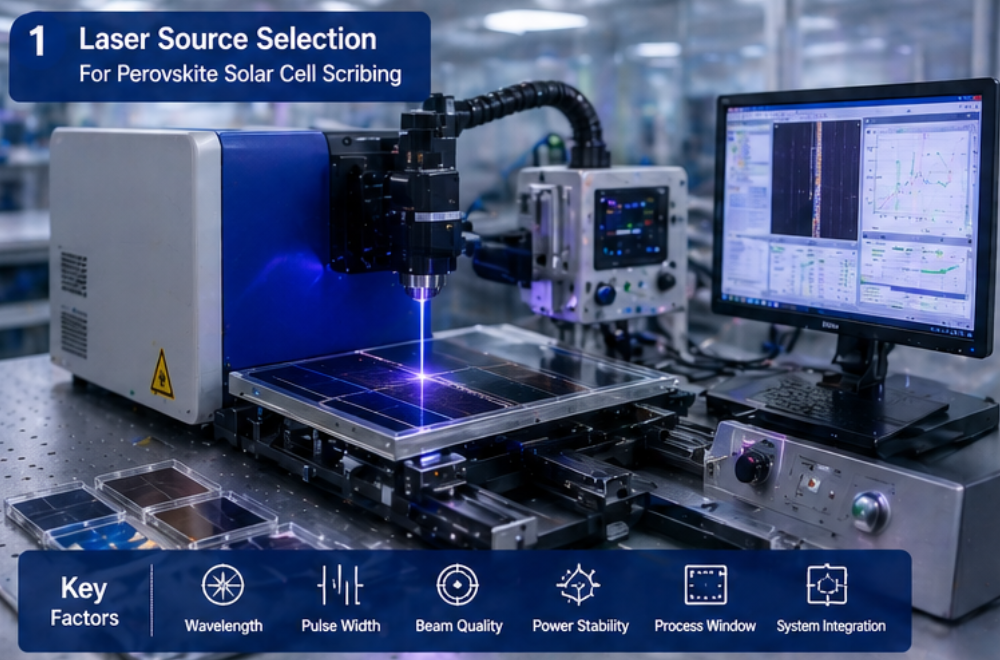

Как выбрать лазерный источник для гравировки перовскитных солнечных элементов

Выбор правильного лазерного источника — одно из важнейших решений при нанесении рисунка на перовскитные солнечные элементы. Длина волны лазера, ширина импульса, качество луча, стабильность мощности и технологический диапазон напрямую влияют на селективность слоев, ширину рисунка, зону термического воздействия, изоляционные характеристики и конечный выход годного модуля.

Почему важен выбор источника лазерного излучения

Перовскитные солнечные элементы состоят из нескольких тонкопленочных слоев, включая прозрачные проводящие оксиды (TCO), транспортные слои, перовскитные поглощающие слои и электродные материалы. Каждый слой по-разному реагирует на энергию лазера. Подходящий лазерный источник должен чисто удалять целевой слой, минимизируя при этом повреждение соседних слоев.

Если источник лазерного излучения выбран неправильно, процесс может привести к неполному удалению загрязнений, чрезмерному воздействию тепла на зону, загрязнению частицами, повреждению подложки, плохой изоляции или нестабильному соединению. Поэтому покупателям следует рассматривать выбор источника лазерного излучения как технологическое решение, а не только как решение, касающееся оборудования.

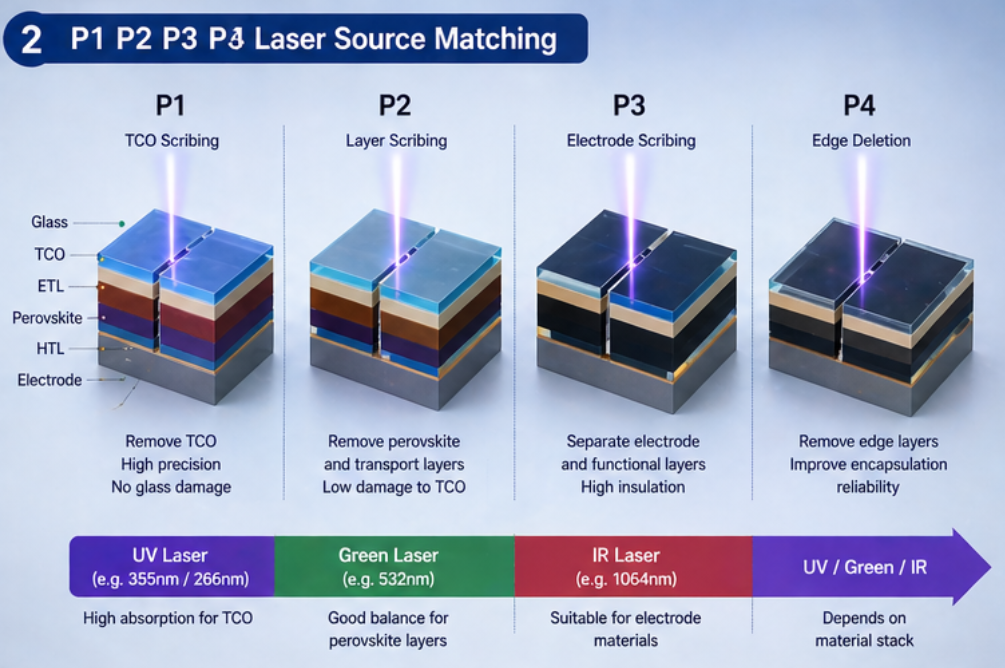

1. Подберите лазерный источник в соответствии с процессами P1, P2, P3 и P4.

Для разных этапов нанесения разметки могут потребоваться разные характеристики лазера. Этап P1 обычно фокусируется на изоляции слоя TCO. Этап P2 удаляет функциональные слои для создания канала межсоединения. Этап P3 разделяет задний электрод и функциональные слои. Этап P4 удаляет краевые слои для повышения надежности инкапсуляции.

• В1: Требуется аккуратное удаление проводящего слоя без повреждения стекла.

• P2: требует избирательного удаления перовскитного и транспортного слоев.

• P3: требует стабильного разделения электродов и высокой изоляции.

• P4: Требуется чистое удаление краев с контролируемым термическим воздействием.

2. Сравните варианты УФ, зеленых и инфракрасных лазеров.

Длина волны лазера определяет, насколько сильно каждый слой материала поглощает энергию. Ультрафиолетовые лазеры часто используются для тонкой обработки и селективного удаления тонких пленок. Зеленые лазеры могут обеспечить сбалансированное технологическое окно для определенных многослойных материалов. Инфракрасные лазеры могут подходить для конкретных применений, связанных с электродами или подложками, в зависимости от характера поглощения.

Универсальной длины волны для всех структур перовскитных солнечных элементов не существует. Покупателям следует обратиться к поставщику оборудования за рекомендацией длины волны, основанной на реальных образцах, структуре материала и необходимом этапе нанесения разметки.

3. Выберите правильную ширину импульса.

Длительность импульса влияет на количество тепла, передаваемого окружающим материалам. Наносекундные лазеры могут подходить для многих промышленных процессов нанесения тонких пленок, в то время как пикосекундные и фемтосекундные лазеры могут помочь уменьшить термическое повреждение и улучшить качество кромок в более сложных областях применения.

Однако меньшая длительность импульса не означает автоматически лучшие результаты. Покупателям следует оценить фактическое качество нанесения разметки, скорость процесса, стоимость оборудования, требования к техническому обслуживанию и стабильность производства. Оптимальный выбор зависит от баланса между точностью, производительностью и бюджетом.

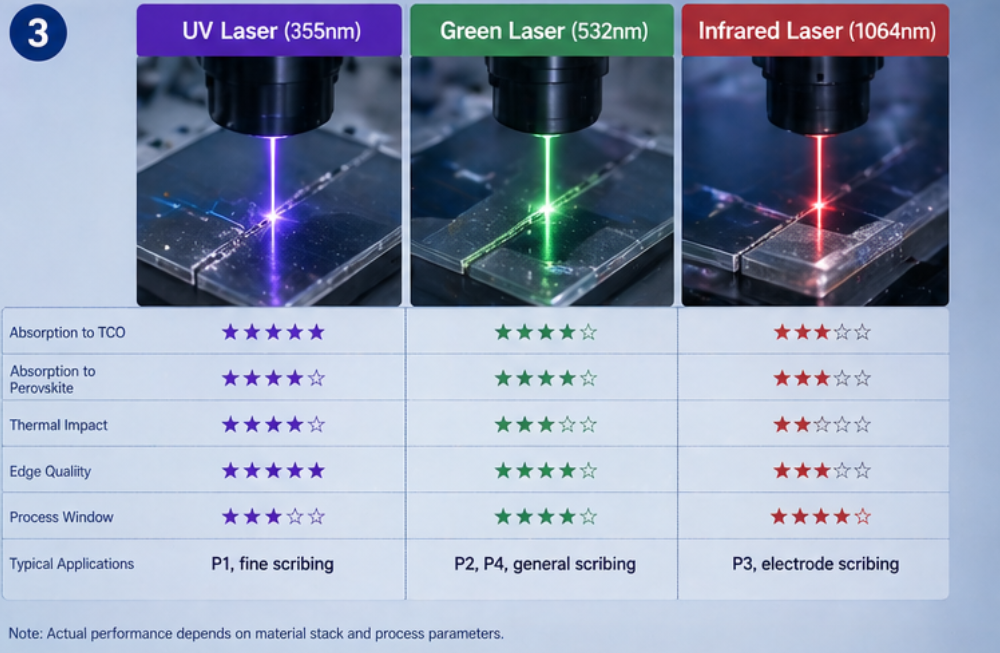

Сравнение выбора лазерного источника

4. Оцените качество зоны термического воздействия и кромок.

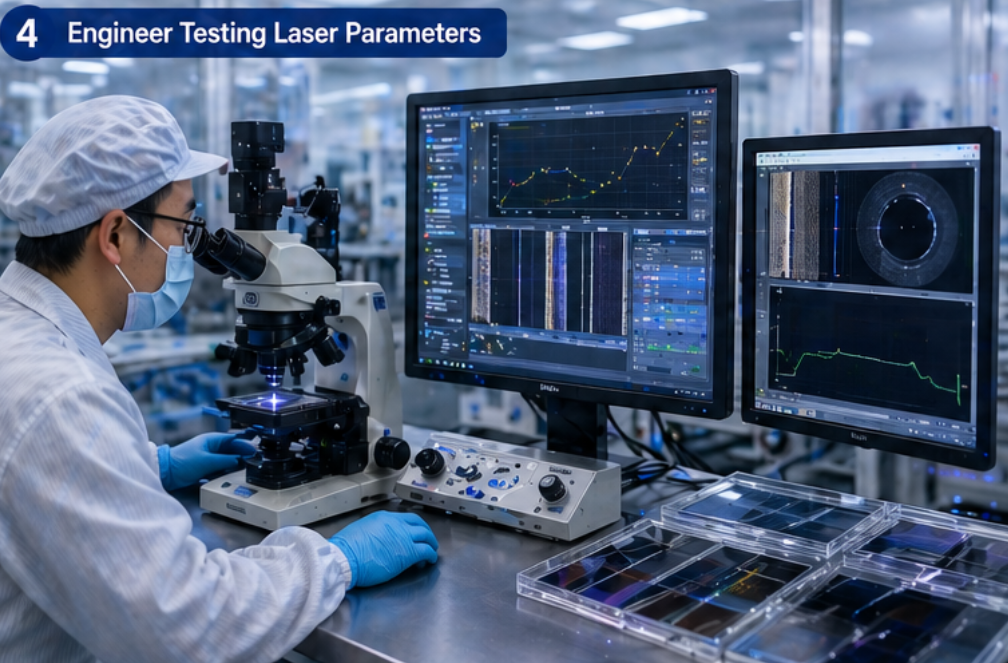

При нанесении насечек на перовскитные солнечные элементы крайне важен контроль температуры. Чрезмерный нагрев может повредить перовскитный слой, транспортные слои или близлежащие области межсоединений. После обработки покупателям следует проверить микроскопические изображения края насечки, уровень загрязнений и характеристики электрической изоляции.

Качественный лазерный источник должен создавать стабильные линии разметки с низким тепловым воздействием и чистыми краями. Это особенно важно для P2 и P3, где лазерная обработка напрямую влияет на сопротивление межсоединений и изоляцию ячеек.

5. Не игнорируйте системную интеграцию.

Один только лазерный источник не определяет конечный результат разметки. Полная система также включает в себя подачу луча, подвижную платформу, фокусирующую оптику, систему визуального контроля, программное обеспечение управления и систему пылеудаления. Даже высококачественный лазерный источник может работать плохо, если интеграция системы слабая.

Покупателям следует оценить, может ли поставщик предоставить комплексное решение для лазерной обработки, включая тестирование процесса, разработку рецептур, контроль выравнивания и послепродажную техническую поддержку.

Вопросы, которые следует задать перед выбором источника лазерного излучения

• Какую длину волны рекомендуется использовать для моего набора материалов?

• Какой тип лазерной обработки мне следует выбрать: наносекундный, пикосекундный или фемтосекундный?

• Может ли поставщик протестировать мои образцы перед окончательной настройкой?

• Какую ширину разметки и качество кромки можно обеспечить при многократном выполнении?

• Какова будет площадь зоны термического воздействия, которая образуется в результате этого процесса?

• Поддерживает ли система технологические рецепты P1, P2, P3 и P4?

• Может ли лазерный источник обеспечить возможность модернизации пилотной линии или производственного процесса в будущем?

Заключение

Выбор лазерного источника для нанесения рисунка на перовскитные солнечные элементы требует тщательного баланса между длиной волны, длительностью импульса, качеством луча, стабильностью мощности, технологическим окном и интеграцией системы. Покупателям не следует выбирать лазерный источник только по мощности или цене. Наилучшее решение должно основываться на результатах реальных испытаний образцов и технологического процесса.

В области исследований и разработок перовскитов, пилотных линий и масштабируемого производства модулей партнер, специализирующийся на технологическом лазерном оборудовании, может помочь сократить затраты, связанные с методом проб и ошибок, а также улучшить качество нанесения рисунка, выход годных модулей и долгосрочную надежность.

Нужна помощь в выборе лазерного источника?

Обратитесь в компанию Lecheng Laser, чтобы обсудить ваш набор перовскитных материалов, требования к P1/P2/P3/P4, размер подложки и конфигурацию лазерного источника.
