Основные технологии, лежащие в основе высокоточной лазерной разметки.
Двигатель точности: передовые лазерные источники и системы доставки лазерного луча.

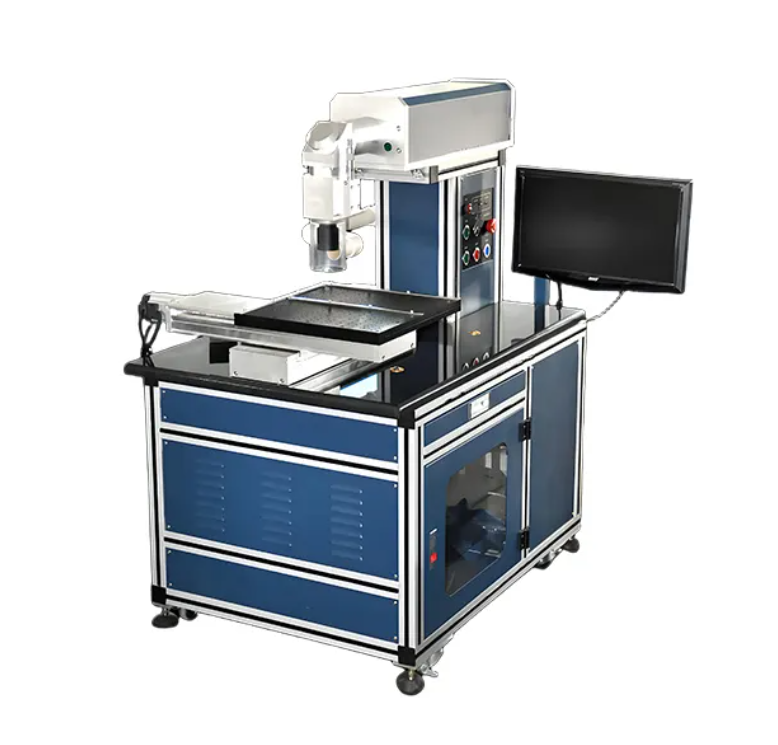

В основе любой высокоточной системы лазерной разметки лежитлазерный источниксама по себе, характеристики которой определяют фундаментальные возможности процесса. Современные системы, такие как системы компании Леченг Разумный, используютимпульсные лазеры—волоконный, УФ или зеленый — выбор осуществляется на основе спектра поглощения целевого материала. Для тонкопленочных фотоэлектрических элементов,УФ-лазеры(например, 355 нм) часто предпочтительны из-за их способности к холодной обработке; их высокоэнергетический световой поток сильно поглощается такими материалами, как ТКО (оксид индия-олова) и перовскитные слои, что позволяет проводить точную абляцию с минимальными затратами энергии.Зона теплового воздействия (ЗТВ)Это крайне важно для предотвращения микротрещин и деградации материала, которые снижают эффективность ячеек. Качество исходного материала, характеризующееся егофактор М²Качество луча и стабильность импульса определяют, насколько точно и стабильно его можно сфокусировать. Затем этот чистый луч формируется и направляется высокопроизводительным устройством.система доставки пучка, включающая оптику со сверхнизким уровнем искажений исканер гальванометраСканер с быстро вращающимися зеркалами является высокоточным приводом, позиционирующим сфокусированное лазерное пятно с точностью до микрона со скоростью, превышающей несколько метров в секунду, по всей поверхности заготовки. Синергия между стабильным, высококачественным лазером и быстродействующей, точной системой доставки луча образует незаменимую основу для всей последующей точности.
Основа точности: управление движением, зрение и стабильность окружающей среды.

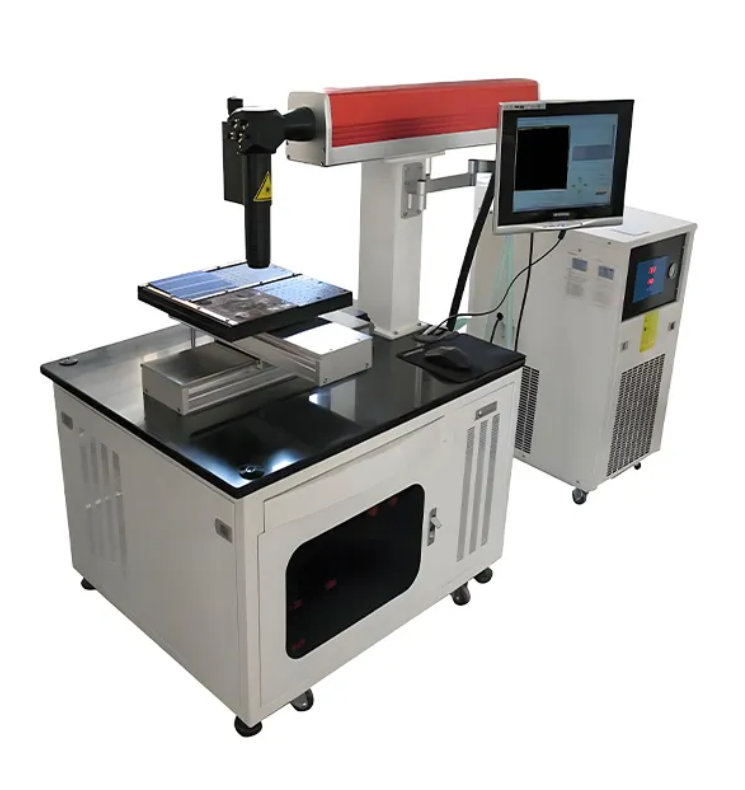

Хотя лазер определяет положение ручки, способность системы позиционировать бумагу и поддерживать идеальную форму рисунка не менее важна. Это область применениясверхточное управление движением. Подложка покоится награнитное или виброгасящее основаниеподдержка высокоточной работы, как правило, с использованием воздушных подшипников.Линейный столик XYЭти платформы обеспечивают перемещение на большие расстояния с наноразмерным разрешением, позиционируя всю подложку в поле зрения сканера. Еще более важным является интеграциясистема машинного зрения высокого разрешенияЭта система камер демонстрирует следующие характеристики:распознавание фидуциарных знаковПеред нанесением разметки необходимо компенсировать любые ошибки в размещении основы, изгиб или деформацию. В некоторых сложных случаях...компенсация зрения в реальном времениИспользуется во время нанесения разметки для динамической регулировки траектории луча, компенсируя незначительные вибрации платформы или тепловой дрейф. Кроме того, вся система работает в контролируемом режиме.тепловая средаДаже незначительные колебания температуры могут вызывать расширения механических компонентов в микрометровом масштабе, что ухудшает точность. Поэтому для прецизионной разметки используются специальные инструменты.активное управление температурным режимомДля лазера, оптики и платформ используются специальные корпуса, в которые часто помещаются критически важные компоненты в термостабилизированный кожух. Такой комплексный подход к механической стабильности, интеллектуальной юстировке и тепловому равновесию гарантирует, что теоретическая точность лазера и сканера преобразуется в стабильную, реальную точность на каждой панели.
Мозг операции: интеллектуальное программное обеспечение и управление процессами.
Аппаратное обеспечение предоставляет инструменты, ноинтеллектуальное программное обеспечение управленияЭто «мозг», который управляет всей высокоточной операцией. Это программное обеспечение работает на нескольких уровнях. На уровне процесса оно предоставляет пользовательский интерфейс для импорта САПР-проектов, определения сложных шаблонов разметки (P1, P2, P3, P4) и установки сложных параметров лазера (мощность, перекрытие импульсов, частота) для каждого слоя. Оно управляет синхронизацией между гальванометрическим сканером и линейными платформами для нанесения рисунка на большие площади. Что особенно важно, оно позволяетзамкнутый контур управления процессомБлагодаря интеграции датчиков, отслеживающих мощность лазера, профиль луча и даже акустическое излучение от разметочного инструмента, программное обеспечение может вносить микрокоррекции в режиме реального времени для поддержания постоянной глубины и качества разметки. Для производственных целей программное обеспечение включает в себя расширенные возможности.управление рецептамихранение оптимальных параметров для различных материалов и изделий, а также характеристик длястатистический контроль процессов (СПК)Отслеживание ключевых показателей, таких как ширина линии и сопротивление, с течением времени. Эта насыщенная данными среда способствует прогнозируемому техническому обслуживанию, быстрой диагностике отклонений в процессе и непрерывной оптимизации. В системах от таких лидеров, как Леченг, это программное обеспечение превращает разметочный станок из пассивного инструмента в адаптивный, самооптимизирующийся механизм.узел интеллектуального производстваСпособна поддерживать заданную точность на уровне микронов в течение тысяч часов работы и в различных производственных условиях.
Высокоточная лазерная гравировка — это не результат одного прорыва, а кропотливая интеграция нескольких ключевых технологических решений: контролируемой энергии фотонов современных лазеров, наноразмерной стабильности прецизионной механики, адаптивного интеллекта машинного зрения и координации сложного программного обеспечения. Это гармоничное взаимодействие...лазерный источник, топодвижная платформа, тосистема зренияипрограммное обеспечение управленияЭта технология преобразует мощный луч света в надежный инструмент для производства микронных изделий. Интегрированная технологическая экосистема, воплощенная в решениях таких компаний, как Леченг Разумный, позволяет производить самые передовые тонкопленочные солнечные элементы и электронные устройства, где отклонение на микрон может означать разницу между высокой эффективностью и отказом. В стремлении к созданию более компактных, быстрых и эффективных продуктов освоение этих ключевых технологий не является желательным, а представляет собой саму суть профессионализма.
